一、概 述

　　CEM系列導軌式安裝電能表是我公司集多年的電能表設計應用經驗，所推出的新一代微型化智能電能表。CEM系列電能表包括CEM161(單相/2模數)、CEM261(單相/4模數)和CEM263(三相/7模數)三種規格。該系列電能表采用國際先進的芯片及技術設計而成，具有脈沖輸出功能，可用RS-485通訊接口與微機實現通訊，極大地方便了用電自動化管理。在保證質量和穩定性的前提下，該系列電能表具有體積小巧、安裝方便（采用DIN35mm導軌安裝）等優點，并且具有極高的精度和良好的抗電磁干擾性能， 完全符合部標DL/T614-1997和國標GB/T17215-2002中1級和2級電子式電能表的相關技術要求。

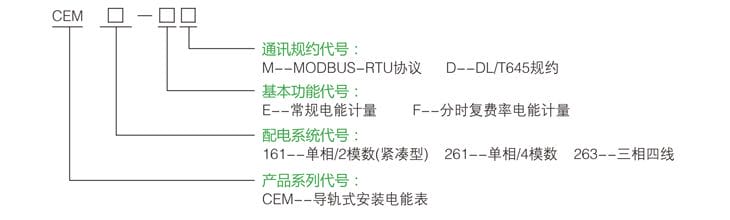

二、型號說明

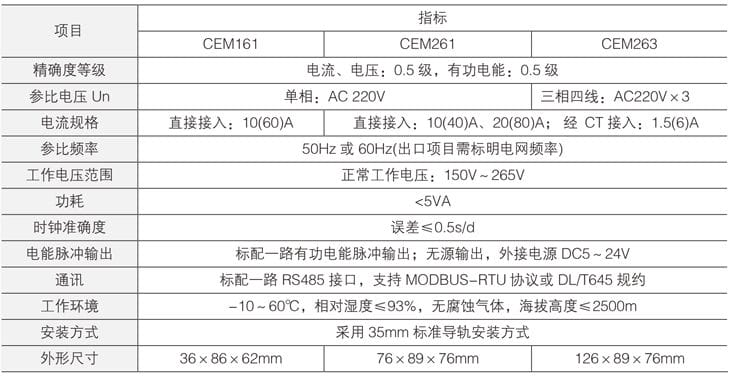

二、技術指標

四、外形尺寸

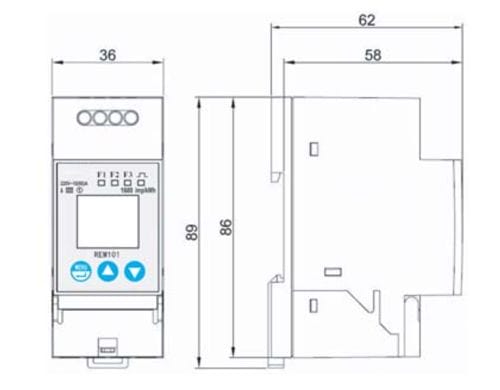

◆  CEM161外形尺寸：

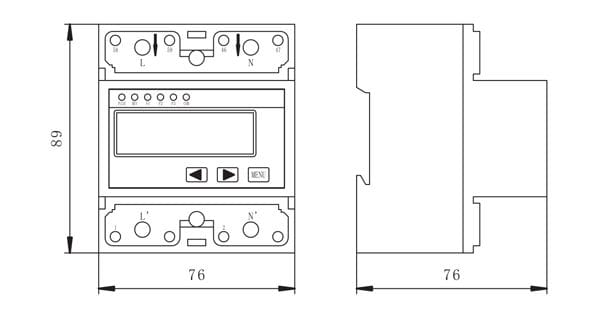

◆  CEM261外形尺寸：

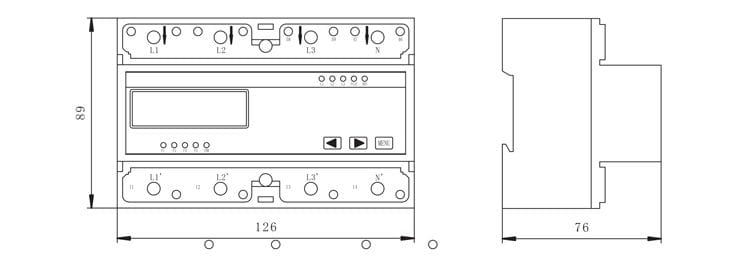

◆  CEM263外形尺寸：

五、功能特點

◆   測量單相或三相電壓、電流，計量正、反向有功電能，并具有功率方向自動識別和指示功能；

◆   可選分時復費率電能計量功能，可通過上位機設置尖、峰、平、谷4種費率，日時段可設8個時段；

◆   帶一路RS485通訊接口，MODBUS-RTU協議或DL/T645規約可選，帶一路有功電能脈沖輸出；

◆   50A以下電流回路可直接接入，不需另配電流互感器；50A以上電流回路外配二次電流為5A的測量CT，

       二次線接入（CEM161不支持CT接入方式）；

◆   電壓信號供電，不需要輔助電源；

◆   7位寬溫型LCD顯示（CEM161顯示位數為6位），數據輪顯；

◆   體積小巧，35mm標準導軌安裝方式 。

六、接線方式

　　CEM系列導軌式安裝電能表支持一次接入（直接接入）和二次接入（經電流互感器CT接入）兩種接線方式。

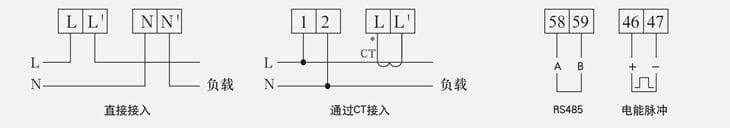

◆  單相導軌式電能表（CEM161、CEM261，其中CEM161不支持CT接入方式）接線方式：

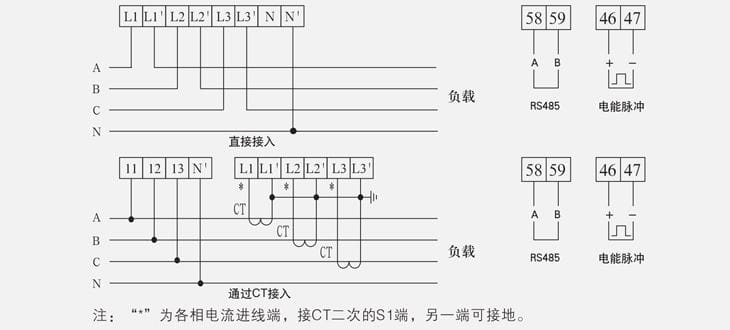

◆  三相四線導軌式電能表（CEM263）接線方式：

七、訂貨說明

    訂貨時，請?jiān)敿?xì)寫明所需產品的型號、電流規格、附加功能、訂貨數量等相關內容。
