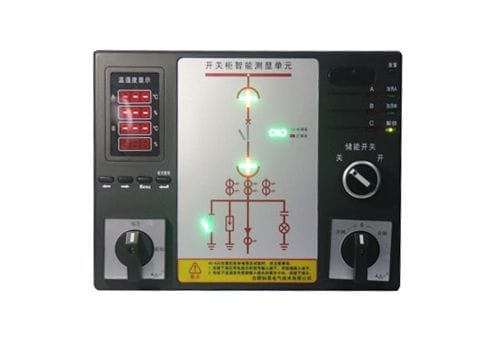

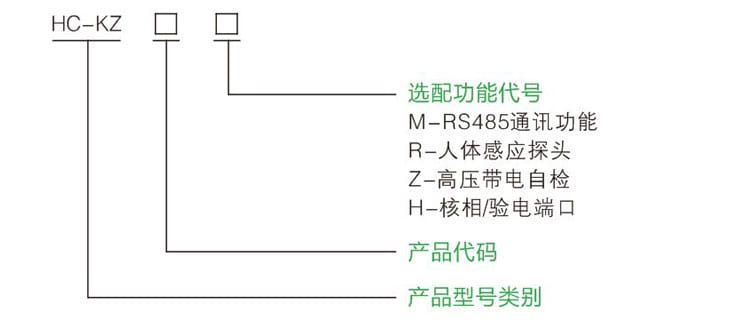

HC-KZ系列開關柜智能操顯裝置廣泛應用于0.1～35KV戶內開關柜，如：中置柜、手車柜、固定柜、環網柜等多種開關柜，適用于進線柜、出線柜、電容器柜、母聯柜、變壓器柜、互感器柜、計量柜、電機控制柜等多種形式的主回路控制柜。

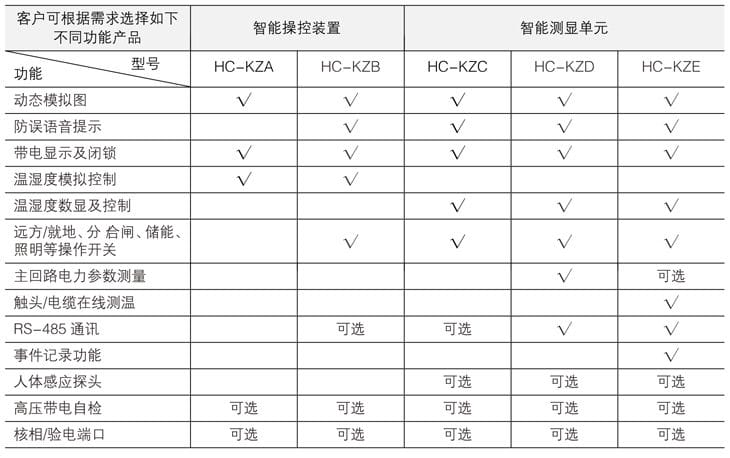

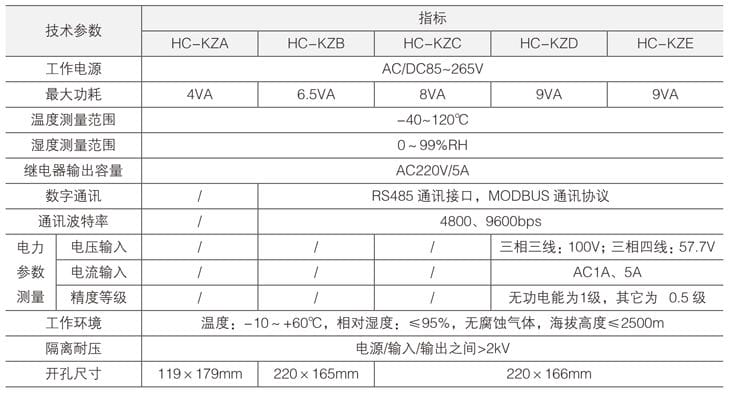

具備實時動態顯示一次模擬圖及其相應的分合位動作狀態、手車位置指示、儲能指示、接地開關指示、帶電顯示及閉鎖、溫濕度顯示控制、語音防誤提示、多種電力參數測量（如電流、電壓、有功/無功功率、功率因數、有功/無功電能等）、觸頭或電纜搭接頭溫度顯示、RS-485通訊接口、人體感應、核相/驗電端口、高壓帶電自檢等功能，并可安裝多種操作旋鈕和轉換開關，我公司提供了個性化的產品定制策略，選型時，用戶總可選擇到一款適合自己需求的產品和功能組合。
動態模擬圖：
根據用戶的一次系統圖、電壓等級（35KV為黃色，10KV為絳紅色、6KV為藍色）制作面膜，將斷點部分（如斷路器、手車位置、接地開關、儲能等處）用動態指示模塊表示，構成實時動態指示，從而帶給操作者更直觀、更豐富、更準確的狀態信息，指示內容如下：
1、斷路器分閘指示；
2、斷路器合閘指示；
3、手車工作位置指示；
4、手車試驗位置指示；
5、儲能指示；
6、接地指示。
防誤語音提示：
1、當斷路器不處于工作位置及試驗位置時，工作、試驗位置指示燈同時閃爍，如此時斷路器處于合閘狀態時（紅色垂直模擬條發光），則有“請分?jǐn)嗦菲鳌钡恼Z音提示，至操作者分閘操作后止。以防止操作者在斷路器合閘狀態時，誤強行推進手車至工作位置。
2、當斷路器不處于工作位置及試驗位置時（工作、試驗位置指示燈同時閃爍）或處于工作位置時（工作位置指示燈發光），如果接地開關誤被強制合閘致使接地合閘指示燈亮，則有“請分接地開關”的語音提示。
3、當上面兩條誤操作同時出現時，則有“請分?jǐn)嗦菲?，請分接地開關”的語音提示。
帶電顯示及閉鎖：
1、帶電顯示LED啟輝電壓（KV）：額定相電壓×(0.15～0.65)；
2、強制閉鎖啟控電壓（KV）：額定相電壓×0.65以下；
3、當三相任一相帶電，閉鎖控制部分的繼電器斷開，禁止電磁鎖動作；當三相同時不帶電時，閉鎖解除燈亮，繼電器閉合，允許電磁鎖動作。
注：強制閉鎖控制電源：交流或直流220V，可保護閉鎖部分可靠工作，運行中控制電源消失，閉鎖接點不會誤動作，被閉鎖設備仍然可靠閉鎖。
溫濕度模擬控制功能：
控制方式：可帶1或2路加熱器,自動檢測加熱時，將“加熱控制”開關撥至“自動”檔,需手動加熱時，將“加熱控制”開關撥至“手動”檔，加熱器一直加熱；
除濕控制：當環境濕度≥85％RH時啟動加熱，加熱指示燈亮；≤75％RH時退出加熱,加熱指示燈滅；
低溫加熱：當環境溫度≤5℃時啟動加熱，加熱指示燈亮；≥13℃時退出加熱,加熱指示燈滅；
斷線報警：任何一路加熱器斷線，斷線報警指示燈亮,斷線報警觸點閉合(HC-KZB可選項)；
過熱報警：當環境溫度≥50℃時，過熱報警指示燈亮,過熱報警觸點閉合(HC-KZB可選項)。
溫濕度數顯及控制：
可帶1～2路溫濕度傳感器及輸出接點，可顯示現場的溫濕度數值，并且用戶可根據需要自行設置加熱/除濕輸出的上下限。當環境溫度≥40℃時，無條件停止加熱，防止過熱損傷。
操作功能/操作開關：
1、遠方/就地操作；
2、分/合閘操作；
3、儲能操作
4、照明操作。
電力參數測量：
輸入互感器二次側電壓、電流，可測量顯示一次側電力網絡的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等參數，并計量有功電能和無功電能（無功電能精度為1級，其它為0.5級）。
斷路器觸頭、電纜搭接頭等處實時測溫功能：
發電廠、變電站的開關柜、母線接頭、室外刀閘開關等重要的設備。在長期運行過程中，開關的觸點和母線連接等部位因老化導致接觸電阻過大而發熱，而這些發熱部位的溫度很難監測，由此最終導致事故發生。
近年來，在電廠和變電站已發生多起開關過熱事故，造成火災和大面積的停電事故，解決開關過熱問題是杜絕此類事故發生的關鍵，實現溫度在線監測是保證高壓設備安全運行的重要手段。
《國家電網公司十八項電網重大反事故措施》，國家電網生技[2005]400號文件中明確指出：
預防開關設備載流回路過熱；定期用測溫設備檢查開關設備的接頭部、隔離開關的導電部分（重點部位：觸頭、出線座等），特別是在重負荷或高溫期間，加強對運行設備溫升的監視，發現問題應及時采取措施。
HC-WX系列無線傳輸式測溫傳感器，精密地測量高壓開關柜各帶電接點的實時溫度，通過無線網絡技術發送溫度數據給HC-KZE裝置，可以安全可靠地實時在線監測開關柜主母排、手車觸頭、電纜搭接頭等多處高壓帶電接點的實時溫度，當某接點因接觸不良或電流過大而異常過熱時（監測到的接點溫度≥設定報警溫度），HC-KZE裝置發出燈光報警，提醒設備維護人員及時排除故障，可有效免除過熱引起的電氣火災和大面積的停電事故，避免上述問題的發生。
1、溫度測量范圍：0℃～+150℃
2、精度：±2℃
3、分辨率：1℃
4、溫度測量周期：不大于 15s
5、供電：CT取電或內置電池（電池使用時間＞6年）
6、發射模塊與接收模塊間距離≤3米（戶外或特殊測量時≤20米）
7、適用范圍： 630A/1250A/1600A/2000A/3150A等
每套HC-KZE操控裝置可配有１個無線接收器和1～12個無線測溫傳感器，每3個序號相連的無線測溫傳感器為一組，按照順序分別為組1（T1：上觸頭A、T2:上觸頭B、T3:上觸頭C）,組2（T4:下觸頭A、T5:下觸頭B、T6:下觸頭C）、組3（T7:上母排A、T8:上母排B、T9:上母排C），組4（T10:下連接頭A、T11:下連接頭B、T12:下連接頭C）。當某一無線測溫傳感器監測到目標點表面溫度超過報警上限時，裝置正面的紅色報警燈閃爍，無線測溫顯示界面對應的位置序號變?yōu)椤?！”閃爍，同時該信息保存于事件記錄中；當監測到目標點表面溫度超過報警上上限時，報警輸出繼電器吸合；當目標點表面溫度下降到退出報警溫度點（Th-5℃）時，裝置自動退出該方面報警狀態。

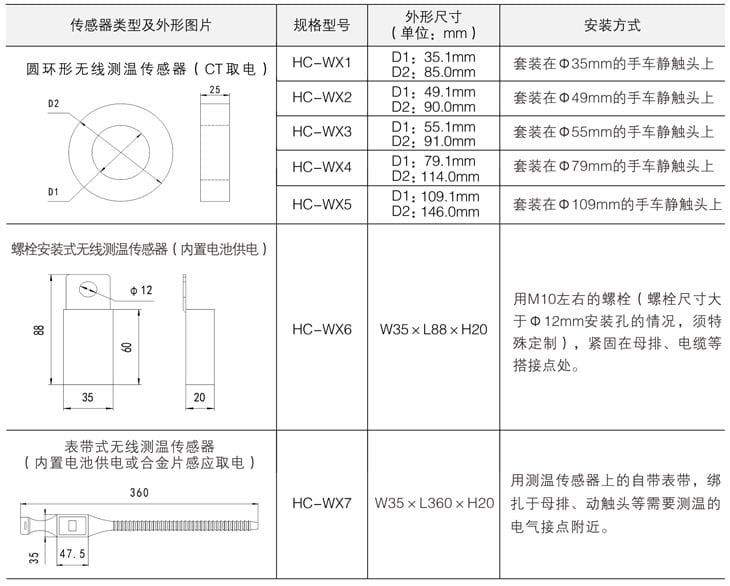

HC-WX系列圓環形無線溫度傳感器采用一體化環形設計，內置感應取電線圈，能自動從高壓帶電設備電流中感應出電源，無需外接電源和內置電池，一勞永逸。適合于測量觸頭接點溫度。精密的溫度傳感器測量被測物體表面溫度，通過無線網絡技術發送溫度數據。
圓環形無線溫度傳感器有一個感溫點，位于環形的內孔中部，傳感器測到的溫度就是該感溫點的溫度，若傳感器放置在空氣中，則測到的就是環境溫度。為了準確測量物體表面的溫度，應保證傳感器的感溫面與被測物體的表面緊密接觸。安裝時，將圓環形傳感器套在開關柜的靜觸頭上，推入觸頭盒底部即可。
注 : 無線測溫接收器及測溫傳感器必須按照其標識上的設備號配套安裝；無線接收器（導軌式安裝）建議安裝在斷路器手車室，通過附帶的４芯屏蔽電纜和操控裝置連接。安裝無線測溫傳感器時，必須按照測溫傳感器標簽上標明的位置安裝。若安裝位置不對應，則操控裝置上顯示T1～T12的溫度不是實際位置的溫度。
RS485通訊：
數字通訊采用RS485通訊接口，MODBUS通訊協議，通過RS485接口可對多臺開關柜智能操顯裝置進行組網通訊。
事件記錄功能：
可記錄640條報警信息或其它事件供用戶查詢。
人體感應探頭：
當有人站在柜前停留時，裝置自動啟動液晶屏背光、送電時帶有語音提示；操作者離開后，自動停止。
高壓帶電自檢功能：
高壓帶電自檢按鈕為自復位按鈕（無鎖），當主機帶電而三相不帶電時按下自檢開關，三相高壓指示燈同時由內部電源供電被點亮，解鎖狀態轉換為閉鎖狀態（解鎖燈滅），電磁閉鎖輸出繼電器斷開。
驗電/核相檢測端口：
操控裝置可提供一組（3相）驗電/核相外接檢測端口，需配合驗電/核相器（另行采購）使用；驗電/核相器插入到驗電端的某相序端口與接地端口，驗電/核相器若有顯示則表示測試相序帶電；驗電/核相器插入到兩臺操控裝置驗電/核相的同一相序端口，驗電/核相器若沒有顯示則表示相序相同。
