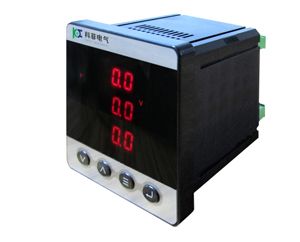

HC264E系列產品是一種具有可編程測量、顯示、數字通訊和電能脈沖輸出等功能的多功能電力儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用于變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊、采用MODBUS-RTU通訊規約，也可選擇PROFIBUS-DP接口進行高速通訊。產品符合GB 22264.1-2008《安裝式數字顯示電測量?jī)x表第1 部分：定義和通用要求》和企標Q/KF DVA 001-2017中相關要求。
 | ◆測量：三相電力網絡的U、I、P、Q、S、PF等全部電量參數。 ◆計量：有功、無功電能計量。 ◆顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊 ◆電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆適用于進線柜，用于負載監控及考核計量。 |
 | ◆計量：四象限電能計量 (有功電能吸收和釋放、無功電能感性和容性)。 ◆顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。 ◆電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆適用于配出回路電能計量。 |
 | ◆測量：三相電壓、三相電流。 ◆計量：有功電能計量。 ◆顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。 ◆電能脈沖輸出：1路有功電能脈沖輸出。 ◆適用于配出回路的電壓、電流測量和電能計量。 |
 | ◆測量：?jiǎn)蜗嚯娏W(wǎng)絡的U、I、F、P、Q、PF等全部電量參數。 ◆計量：有功、無功電能計量。 ◆顯示：可編程3排4位LED切換或循環顯示方式，顯示清晰。 ◆數字通訊：RS-485通訊接口，MODBUS-RTU規約，可用于組網通訊。 ◆電能脈沖輸出：1路有功電能脈沖輸出，1路無功電能脈沖輸出。 ◆適用于低壓配出回路的單相負載監控及考核計量。 |

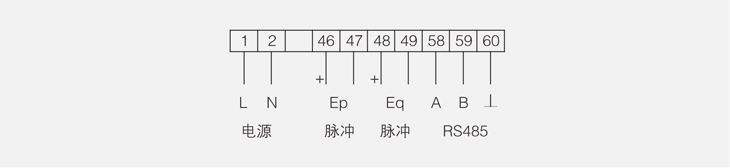

(1) 輔助電源、電能脈沖輸出、數字通訊
注：60#端子為通訊地，可接屏蔽線的屏蔽層或不接線，切不可接柜體地 (否則打耐壓或雷擊時易損壞儀表通訊口)。

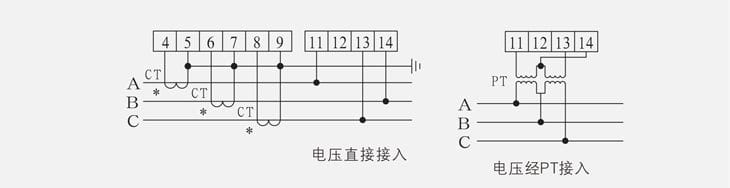

(2) 信號輸入
注：“*”為電流進線端，接線CT二次的S1端，另一端出線端可接地。
具體接線方式請參照產品隨機接線圖。
1、輸入電壓應不高于產品的額定輸入電壓 (100V或380V) 的120％，否則應考慮使用PT。
2、標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式。
3、要確保輸入電壓、電流接線正確 (按樣本的標準接線方式)，相序一致，否則會出現功率顯示和電能計量錯誤。
4、儀表的編程設置，輸入網絡NET應該同所測量的負載的接線方式一致，不然會導致儀表測量顯示的電 壓或功率不正確。輸入網絡NET設置為三相三線時，電壓測量和顯示的為線電壓；設置為三相四線時， 電壓測量和顯示的為相電壓，可切換顯示線電壓。
訂貨時，請?jiān)敿?xì)寫明所需產品的型號、輔助電源、輸入變比、電力網絡、輸出要求、訂貨數量等相關內容。
例1： 型 號：HC264E-2S4 輔助電源：AC 220V 輸入變比：10kV/100V 500A/5A 電力網絡：三相三線 通 訊：RS485/MODBUS-RTU 訂貨數量：10臺 | 例2： 型 號：HC264E-9S4 輔助電源：AC 220V 輸入變比：220V/380V（相/線電壓）200A/5A 電力網絡：三相四線 通 訊：RS485/MODBUS-RTU 訂貨數量：5臺 |
